OM5 glasvezelbekabeling

Wat is OM5 glasvezel?

OM5 is een nieuwe generatie multimode glasvezel die speciaal is ontwikkeld voor hogere snelheden met minder vezels. Het verschil met oudere oplossingen zit vooral in hoe data over de vezel wordt verstuurd.

Het probleem met traditionele 100G-oplossingen

Bij klassieke 100G-verbindingen (100GBASE-SR4) wordt gewerkt met parallelle signalen. Dat betekent:



• 4 vezels voor zenden
• 4 vezels voor ontvangen
• samen 8 actieve vezels, meestal via een MPO-connector



Dat klinkt overzichtelijk, maar in de praktijk brengt dit extra kosten en complexiteit mee.

Hoe OM5 dit anders aanpakt

OM5 werkt samen met SWDM-transceivers (Shortwave Wavelength Division Multiplexing). In plaats van meerdere vezels gebruikt OM5 meerdere lichtgolven op één vezelpaar. Concreet betekent dat:



• één LC duplex patchkabel (2 vezels)
• vier golflengtes tegelijk (850, 880, 910 en 940 nm)
• elke golflengte draagt 25G → samen 100G



Een groot voordeel is dat je bestaande duplex bekabeling kunt blijven gebruiken. Voor een upgrade naar 100G hoef je alleen de transceivers te vervangen. De glasvezel zelf blijft liggen.

Waarom OM5 vooral populair is bij enterprise datacenters

OM5 wordt vooral gekozen door organisaties met een bestaande OM3  of OM4 infrastructuur. Zij willen stap voor stap upgraden zonder alles te vervangen.



Hyperscale datacenters bouwen vaak volledig nieuw en kiezen soms andere architecturen. Enterprise omgevingen kiezen juist voor een geleidelijke upgrade:



• vandaag 10G, 25G of 40G
• later 100G via SWDM
• zonder nieuwe kabels te trekken



OM5 maakt deze aanpak mogelijk.

Waarom OM5 lichtgroen is

OM5-kabels hebben een lichtgroene mantel. Dat is geen designkeuze, maar bedoeld om fouten te voorkomen. In datacenters waar verschillende generaties glasvezel naast elkaar liggen, zie je in één oogopslag: dit is OM5 en dus geschikt voor SWDM. Dat voorkomt verkeerde aansluitingen en herstelwerkzaamheden.

Kies de juiste connector voor je situatie

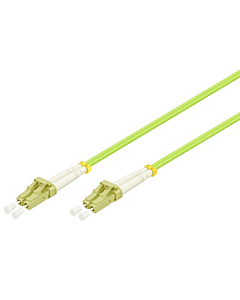

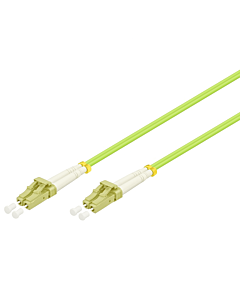

LC duplex: compact en standaard

LC duplex is de meest gebruikte connector in datacenters. Hij past direct op SFP-transceivers en maakt hoge poortdichtheid mogelijk: tot 96 poorten in 1U. Dat is ideaal voor edge- en colocation-omgevingen. Let wel op het klikmechanisme: bij veelvuldig omsteken, raden wij beschermende boots aan.

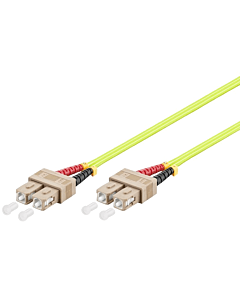

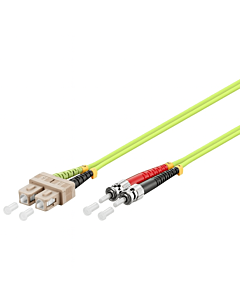

SC duplex: robuust maar groter

SC-connectoren zijn mechanisch sterker en worden vaak gebruikt in storage- en telecomnetwerken. Ze zijn betrouwbaar over lange tijd, maar nemen meer ruimte in. Daardoor heb je meer rackunits nodig, wat invloed heeft op stroomverbruik en koeling.

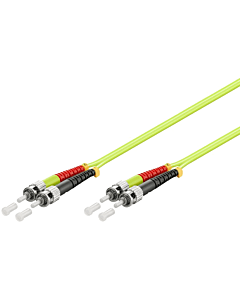

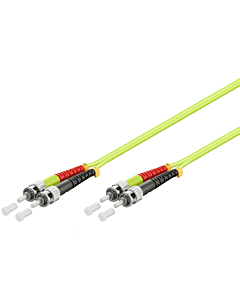

ST: alleen voor bestaande installaties

ST-connectoren kom je vooral tegen in bestaande industriële omgevingen. Ze zijn zeer stevig en goed bestand tegen trillingen. OM5 met ST is geschikt voor kleine uitbreidingen op bestaande 10G- of 25G-netwerken.

Bouw een complete glasvezeloplossing

Een goede infrastructuur bestaat uit meer dan alleen patchkabels. Voor langere afstanden tussen gebouwen gebruik je singlemode glasvezelkabels. Binnen het datacenter zijn aanvullende glasvezel accessoires nodig, zoals:



• SFP- en SFP+ modules voor flexibele upgrades
• patchpanelen voor overzicht en kabelbeheer
• lascassettes voor vaste verbindingen
• glasvezelkoppelingen voor reparaties of overgang tussen connectoren
• media converters voor migratie van koper naar glasvezel



Voor een professionele installatie is degelijk glasvezel gereedschap onmisbaar. Denk aan strippers, meetapparatuur, fusielasmachines en reinigingssets. Vervuiling is namelijk de meest voorkomende oorzaak van glasvezelstoringen.



Experttip: voorkom veelgemaakte OM5-fouten Fout 1: denken dat OM5 vanzelf sneller is OM5 is toekomstbestendig, maar levert pas voordeel met SWDM-transceivers. Met gewone 10G-transceivers werkt OM5 hetzelfde als OM3. Fout 2: goedkope patchkabels gebruiken Elke connector en kabel telt mee in het totale signaalverlies. Eén slechte patchkabel kan een hele link instabiel maken. Kies consistente kwaliteit in het hele kanaal. Fout 3: documentatie uitstellen Geen actuele documentatie betekent problemen bij storingen. Leg routes, panelen en connectoren direct vast. Die paar minuten extra besparen later uren zoeken.
